Według definicji Przemysł 4.0 to zbiorcze pojęcie oznaczające integrację inteligentnych maszyn, systemów oraz wprowadzanie zmian w procesach produkcyjnych mających w celu zwiększania wydajności wytwarzania oraz wprowadzenie możliwości elastycznych zmian asortymentu. Dla wielu właścicieli zakładów meblarskich brzmi to bardzo skomplikowanie. Na stoisku Felder przy pomocy oprogramowań i maszyn Format4 przedstawiony zostanie prosty koncept, jak działa taki system w praktyce.

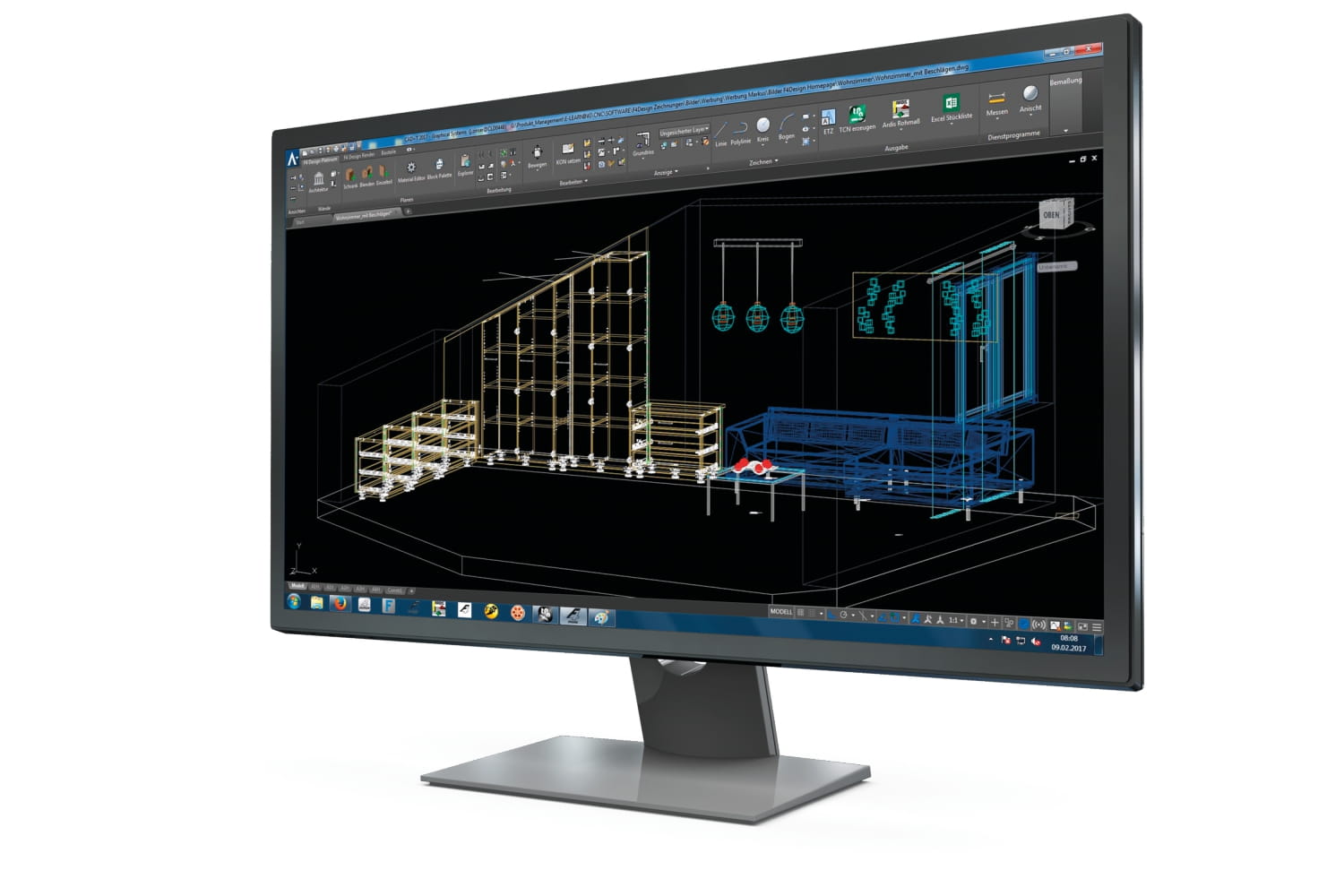

Na samym początku wszystko zaczyna się od pomysłu na mebel oraz jego projektu w biurze. Biuro to miejsce gdzie znajduje się oprogramowanie do projektowania Format4 F4Design Platinium oraz istnieje dostęp do sieci internetowej. Oprogramowanie F4Design to połącznie nieograniczonego projektowania z funkcjami CAD z możliwościami CAM oraz internetowego przesyłu danych do innych programów jak i maszyn sterowanych numerycznie podłączonych do sieci.

Wykonany i zaakceptowany projekt zostaje w mgnieniu oka wyposażony w okucia i łączniki, a silnik CAM rozkłada projekt na pojedyncze elementy oraz optymalizuje obróbki pod względem możliwości maszyny na jakiej ma on zostać zrealizowany.

W dalszej kolejności programy NC przesłane są do oprogramowania F4Nest Format4, który optymalnie rozkłada formatki pod kątem jak najlepszego wykorzystania materiału oraz przelicza jego ilość niezbędną do realizacji projektu. Moduł F4Label oprogramowania F4Design jest odpowiedzialny za przeniesienie informacji wymaganych do dalszej produkcji na etykiety, które zostaną wydrukowane w późniejszym czasie.

Przesył danych do maszyny rastrowej CNC Format4 profit H80 21.31 realizowany jest za pomocą sieci internet, a programy wykonawcze zapisane zostają na dysku maszyny lub dysku sieciowym do którego użytkownik ma dostęp w każdym czasie i z każdego miejsca.

Po stronie operatora pozostaje wczytanie odpowiedniego programu rozkroju i uruchomienie maszyny. System załadunku podaje płytę na stół roboczy, gdzie wszystkie operacje w pionie zostają wykonane w trakcie jednego mocowania płyty. Inteligentny system podziału stref próżni SMART ZONING automatycznie aktywuje podciśnienie w strefach dopasowanych do wymiaru obrabianego materiału.  W dalszej kolejności osprzęt maszyny CNC Format4 profit H80 21.31 przygotuje się jednocześnie do wciągnięcia nowej płyty, a przy okazji oczyszcza materiał, zgarnia go ze stołu roboczego i czyści podkład roboczy. Uruchamiając kolejny rozkrój operator ma czas, aby w wygodny sposób ściągnąć formatki ze stołu odbiorczego oraz nakleić etykietę na wskazaną na monitorze przez oprogramowanie F4Label formatkę.

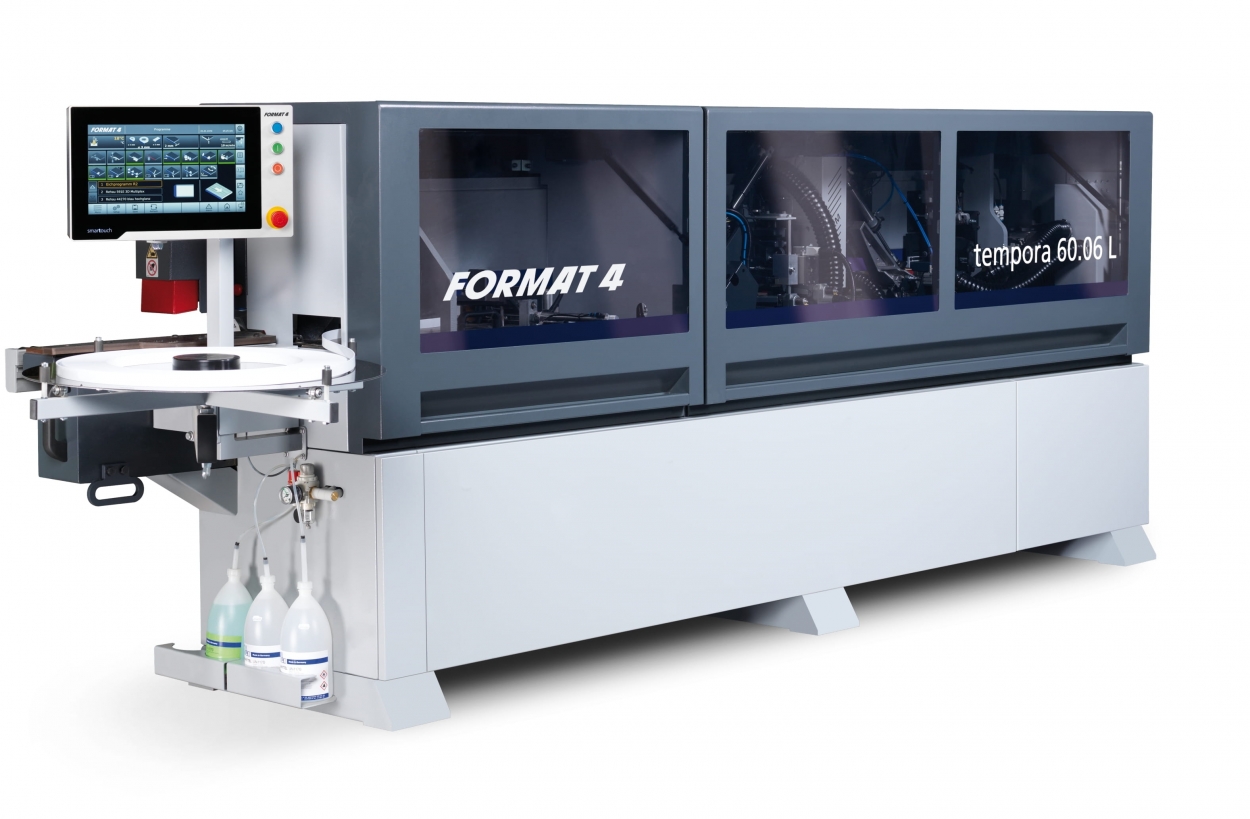

Informacje zawarte na etykiecie pozwalają na szybką identyfikację formatki wzrokowo lub za pomocą czytnika kodów kreskowych lub QR. Po zakończeniu tego procesu obróbki formatki zostają przewiezione do okleiniarki Format4 tempora 60.12 e-motion, wyposażonej w pakiet do „nestingu”. Nowoczesna okleiniarka sterowana motorycznie z beznarzędziowo wymiennym zbiornikiem kleju jest gotowa do pracy w zaledwie kilkanaście minut od uruchomienia. Patrząc na etykietę operator wybiera na dotykowym, 20” ekranie program pracy, a poszczególne agregaty ustawiają się automatycznie z dokładnością 1/100 mm. Okleiniarka doposażona w nawrotnicę formatek Format4 U-motion classic pozwala na nieprzerwany proces produkcyjny wykonywany tylko przez jednego operatora.

W dalszej kolejności formatka wędruje na mobilnym stole Format4 FAT300 pod centrum wiercąco-kołkujące Format4 D-Jet, gdzie po sczytaniu kodu QR umieszczonego na formatce system wskazuje miejsce zamocowania i bardzo sprawnie wykonuje nawierty poziome. Po tej operacji aplikuje odpowiednia ilość kleju oraz wbija kołek meblowy lub przygotowuje nawierty pod inne złącza meblowe np. typu Clamex P lub OVVO.

Ostatnią, ale nie najmniej ważną zaletą produkcyjną oprogramowania F4Design jest wygenerowanie listy excel z zapotrzebowaniem na elementy montażowe, okucia czy wyliczenia związane z zapotrzebowaniem na materiał oraz możliwość stworzenia rysunków poglądowych zestawu mebli, jak i pojedynczych elementów. Zapisane dane w postaci cyfrowej np. pdf można otworzyć na końcowym urządzeniu cyfrowym takim jak tablet co jest bardzo przydatne, bo znacznie ułatwia montaż mebla lub kompletowanie jego elementów do paczki. Oprogramowanie F4Design pozwala również na stworzenie renderingu wykonanego projektu, który można wykorzystać do zaprezentowania wizualizacji mebli podczas rozmowy sprzedażowej z klientem.
